Краткий обзор

Visual Paradigm

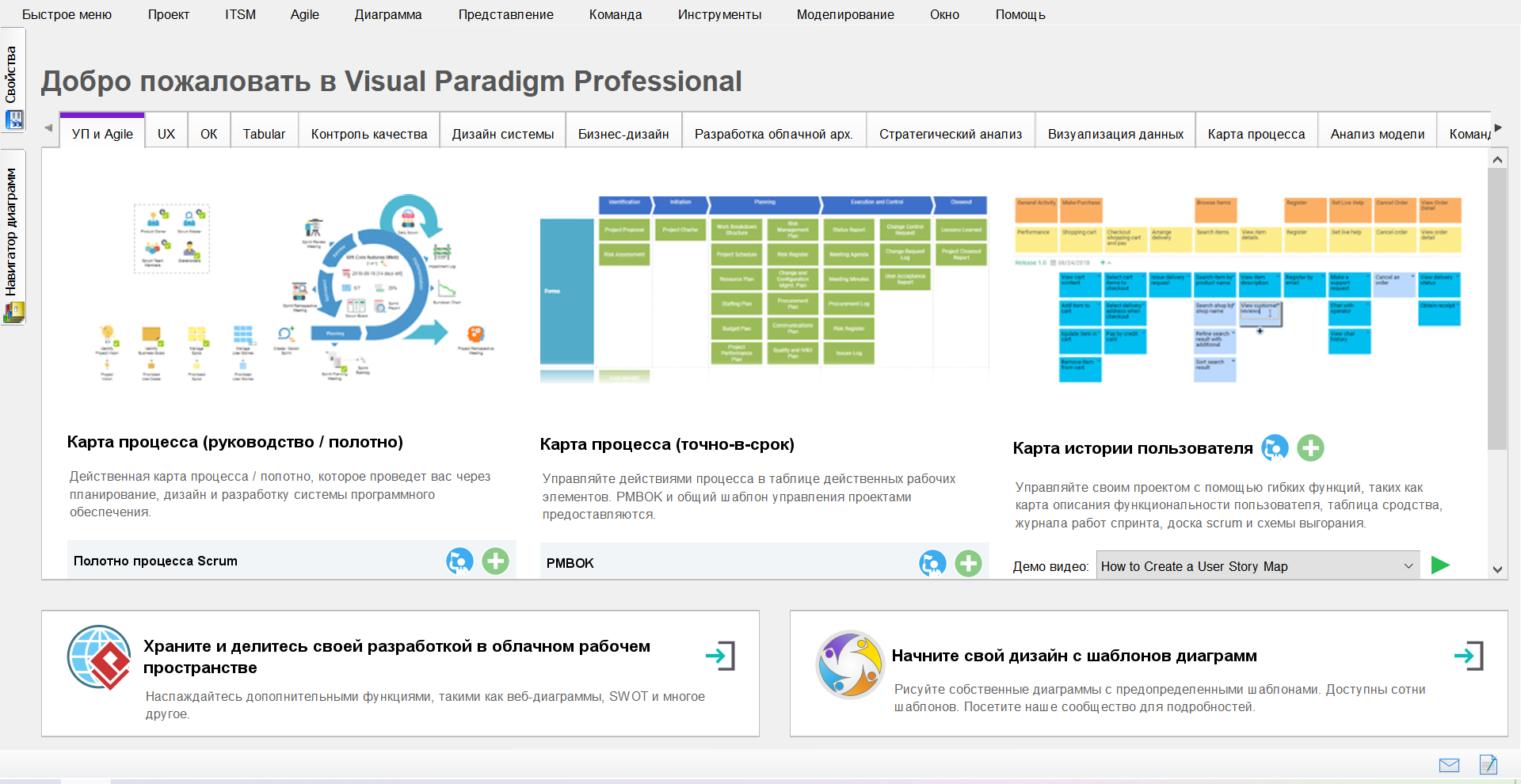

Visual Paradigm - это набор программных решений для трансформации бизнеса и ИТ. Отнести ее к какому-то одному классу ПО затруднительно. Это платформа с очень широкими функциональными возможностями (перечислены не все имеющиеся возможности):

  • планирование архитектуры предприятия и трансформация бизнеса (Zachman Framework, TOGAF, ArchiMate и др.);
  • визуальное моделирование процессов (BPMN, CMMN, VAD, EPC, DFD, UML и др);
  • имитационное моделирование (симуляция процесса, для BPMN);
  • управление проектами (PMBOK, Agile & Scrum, Just-in-Time Process Map, PERT, Roadmap, WBS и др.);
  • разработка кода и баз данных, инструменты проектирования баз данных (ERD и др.);
  • моделирование структуры организации.

Наличие функциональных возможностей зависит от пакета (Enterprise, Professional, Standard, Modeler). Мы Visual Paradigm рассматриваем с точки зрения удобства применения и наличия функциональных возможностей для решения задач в области процессного управления (BPM). На данный момент программа является руссифицированной более чем на 80%. Этого вполне достаточно для комфортной работы. Как подключить файл перевода, рассказали здесь.

Visual Paradigm
Особенности

Visual Paradigm

Есть возможность создать единый по всей системе глоссарий терминов. Visual Paradigm поддерживает функцию мультиязычности - одна и та же модель процесса может отображаться на разных языках (через переключение языка). Поэтому, нет необходимости создавать клоны моделей одного процесса для разных языков.

Visual Paradigm

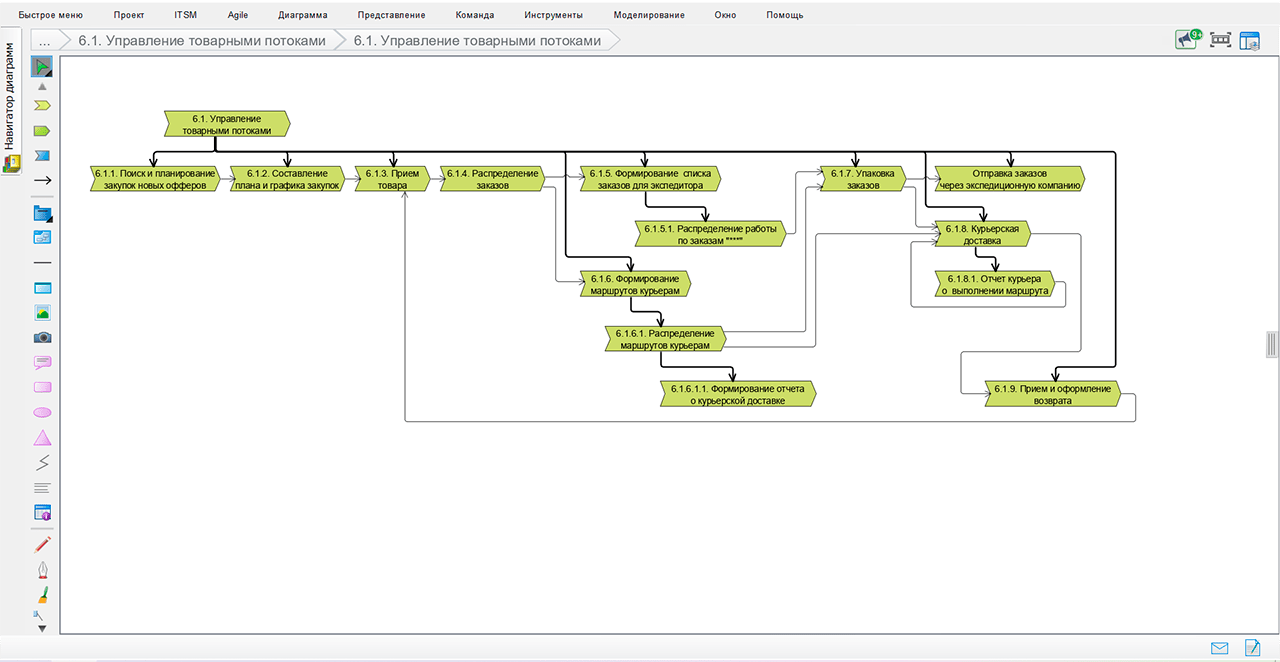

Моделирование процессной архитектуры

При работе с бизнес-процессами всегда возникает необходимость иметь их высокоуровневые модели. Моделирования процессов только на детальном уровне, недостаточно. В Visual Paradigm есть хорошие решения для отображения процессов верхнего (концептуального) уровня: ArchiMate и Process Overview Diagram (аналог VAD). Visual Paradigm позволяет ставить связи между разными видами моделей. В частности, можно увязать процесс на модели верхнего уровня со следующим уровнем его декомпозиции. Это позволяет быстро переходить между моделями или уровнями процесса, что способствует улучшению анализа.

Процессная архитектура необходима для:

  • моделирования процессов верхнего уровня;
  • декомпозиции и анализа ситуации “сверху вниз”;
  • понимания основных этапов работ;
  • понимания взаимосвязей между основными этапами.
Visual Paradigm 2
Visual Paradigm

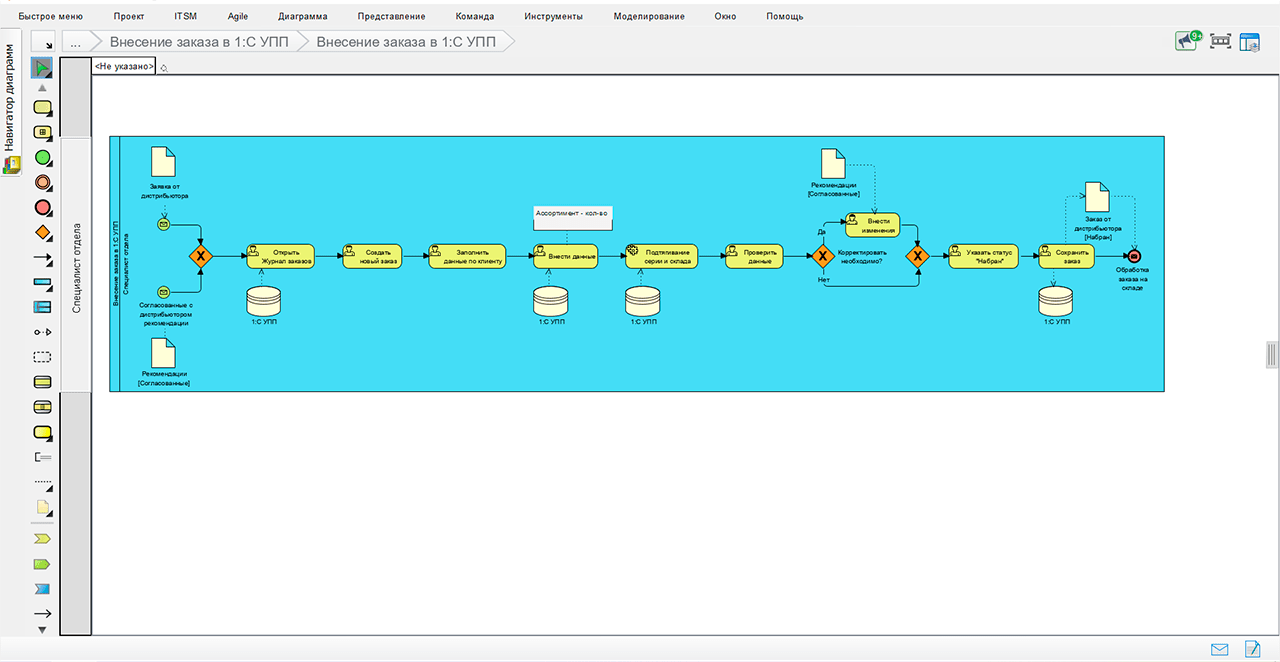

Моделирование детальных процессов

Visual Paradigm предоставляет достаточно широкий выбор стандартов моделирования бизнес-процессов на детальном уровне: BPMN, EPC, DFD, CMMN, кросс-функциональные блок-схемы (CFFC) и обычные блок-схемы (WFD). Объекты BPMN 2.0 представлены в полном объеме (оркестровка, хореография, диаграммы диалогов).

Visual Paradigm 3

Visual Paradigm страхует от типичных ошибок моделирования. Это крайне важный нюанс для начинающих.

Все модели хранятся в едином репозитории (в рамках созданного проекта). Соответственно, существенно экономится время при необходимости переименовать однотипные объекты, которые могут находиться на разных моделях. Для BPMN есть возможность анимации и симуляции процесса (начиная с пакета Standard).

Visual Paradigm

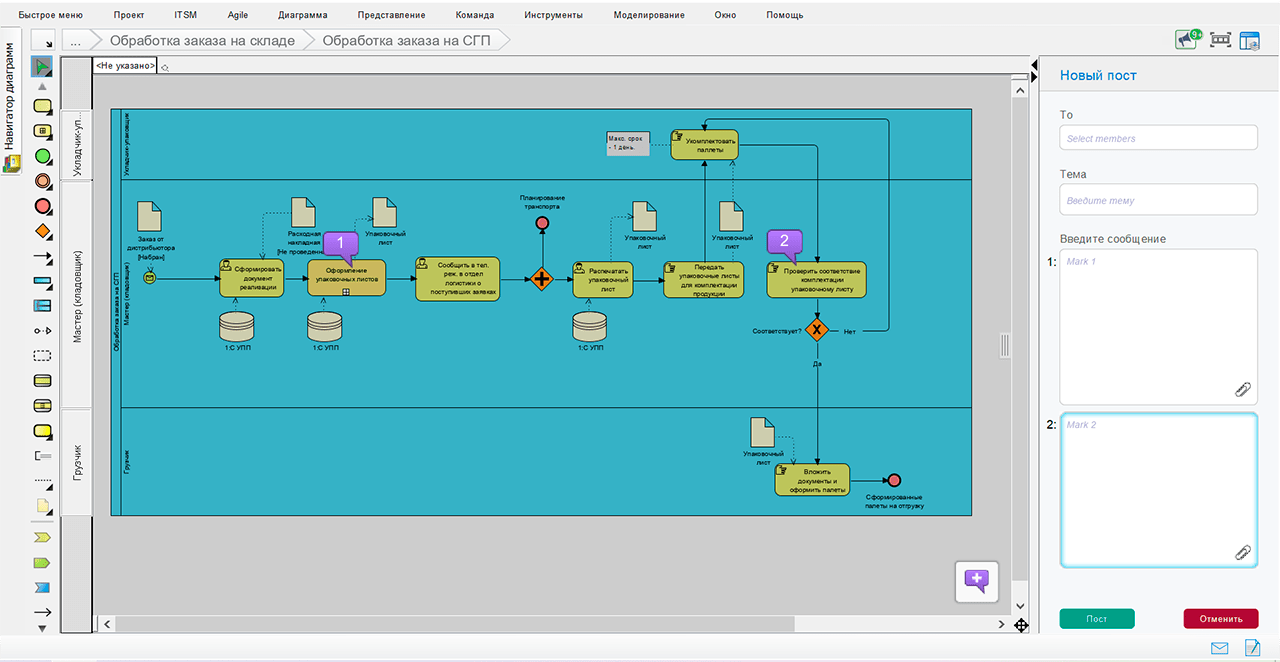

Групповое взаимодействие

В программе Visual Paradigm хорошо реализована возможность согласования моделей бизнес-процессов между участниками проекта и другими заинтересованными лицами. Встроенный инструмент коммуникации позволяет обмениваться идеями, уточнять и подтверждать изменения прямо на диаграммах. Для согласования моделей процессов в Visual Paradigm с другими сотрудниками, им не требуется покупка лицензии. Достаточно регистрации на VP Online и браузера.

Групповое взаимодействие между участниками, которые осуществляют моделирование, в Visual Paradigm также хорошо организовано. При внесении изменений сотрудником создается новая версия. Есть возможность визуально сравнить отличия с предыдущей версией, отменить изменения и вернуться к предыдущей версии модели процесса. Управление проектами и задачами в Visual Paradigm организовано через встроенный таск-менеджер.

Visual Paradigm 4
